| I/O型 MCU - CMS16F5x |
产品概述
CMS16F5x系列MCU为CMS自主8位RISC内核MCU, 工作电压2.5V~5.5V，提供2Kx14 Flash ROM, 32x14 Pro EE,144x8 RAM, 2路PWM输出、1路蜂鸣器输出，2路比较器、并具备IO休眠唤醒、低电压复位等功能；提供SOP14/SOP16封装。

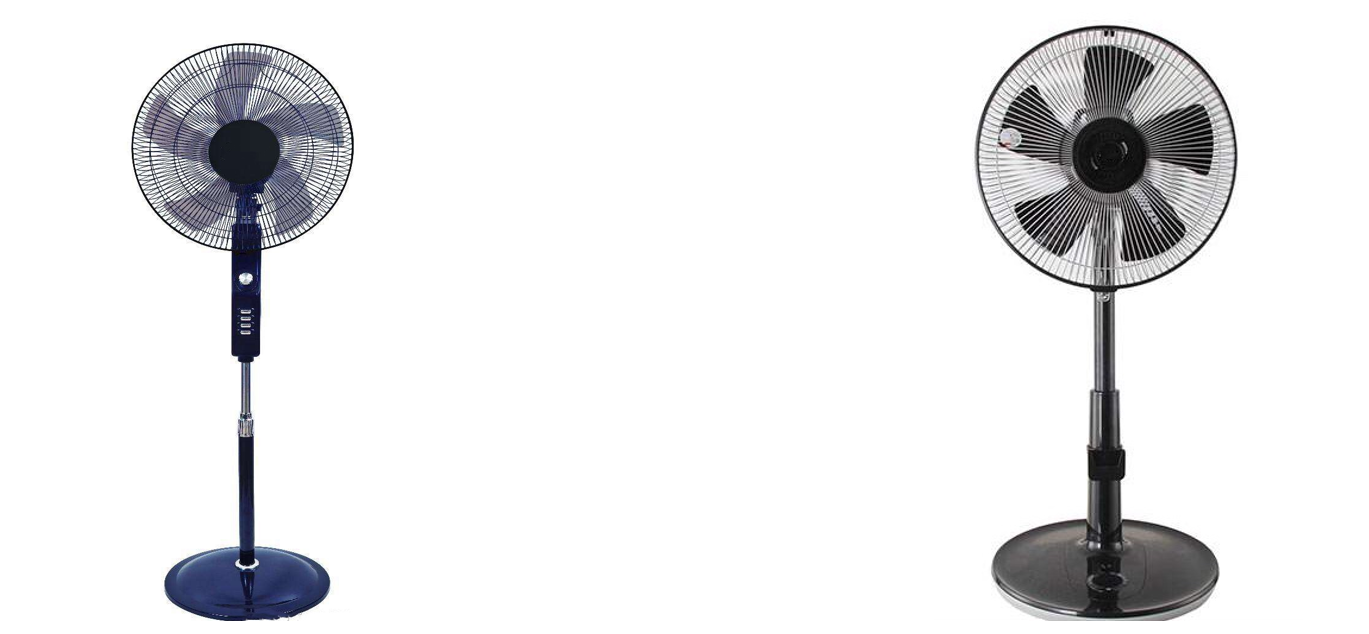

CMS16F5x系列MCU具有低功耗<1uA的特点，主要应用于电熨斗、灯饰、风扇等消费类产品领域。
|
|
特性:
- 内置32字节数据EEPROM
- 可重复擦写100万次
- 8位RISC内核
- Flash：2Kx14
- 通用RAM：144x8
- 8级堆栈缓存器
- 简洁实用的指令系统（68条指令）
- 查表功能
- 内置WDT定时器
- 内置低压侦测电路，内部复位电压：1.8V/2.5V/3.5V
- 7个中断源
- 3个8位定时器
- 高频信号输出口（CLO）
- 专用蜂鸣器输出口，频率可变
- 工作电压范围：
- 工作温度范围： -40℃ - 85℃
- 2种振荡模式
- 指令周期（单指令或双指令）
- I/O口配置
- 支持两种工作模式：正常模式、睡眠模式
- 2路内置比较器，正端可选择接内部参考电压
- 2个PWM输出口：8位PWM，10位PWM
|
| 选型表 |
| Part Name |
PIN |
Flash |
RAM |
Pro EE |
I/O |
LED |
LCD |
ADC |
Touch |
TIMER |
PWM |
COMP |
OSC |
VDD(V) |
Temp |
Package |
| CMS16F53 |
14 |
2K×14 |
144×8 |
32×14 |
12 |
-- |
-- |
-- |
-- |
3 |
1 |
2 |
XT/INTRC |
2.5~5.5 |
-40~85(℃) |
SOP14 |
| CMS16F55 |
16 |
2K×14 |
144×8 |
32×14 |
14 |
-- |
-- |
-- |
-- |
3 |
2 |
2 |
XT/INTRC |
2.5~5.5 |
-40~85(℃) |
SOP16 |
|
|
|
